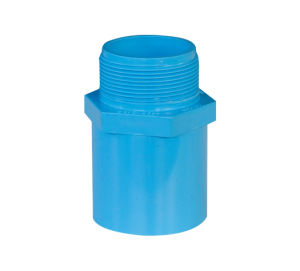

ข้อต่อเกลียวนอก

(Ts valve socket)

มอก.1131-2535


ชื่อขนาด		L	Z	d1	dr	I	1:T	d	h	D1	a	L1	L2	W
มม.	นิ้ว	มม	มม	มม	มม	มม	มม	มม	มม	มม	มม	มม	มม	มม
18	1/2"	54		22.40±0.20	21.40	30	1:34	13	1.162	20.955	8.2±3.6	15	3.5	6
20	3/4"	64		26.45±0.20	25.27	35	1:34	18	1.162	26.441	9.5±3.6	17	3.5	8
25	1"	71		34.55±0.25	33.00	41	1:34	23	1.479	33.249	10.4±4.6	19	4.0	8
35	11/4"	80		42.60±0.25	40.73	46	1:34	31	1.479	41.910	12.7±4.6	22	4.0	10
40	11/2"	92		48.70±0.30	46.52	55	1:37	37	1.479	47.803	12.7±4.6	22	5.0	10
55	2"	106		60.80±0.30	58.12	63	1:37	48	1.479	59.614	15.9±4.6	26	5.0	12
65	21/2"	117		76.60±0.30	73.62	63	1:48	63	1.479	75.184	17.5±4.6	31	6.0	14
80	3"	127		89.60±0.30	86.18	64	1:49	75	1.479	87.884	20.6±4.6	34	6.0	16
100	4"	157		114.70±0.30	110.44	84	1:56	98	1.479	113.030	25.4±4.6	40	6.0	18

หมายเหตุ
1. เกณฑ์ความคลาดเคลื่อน I +4 และ -0.5
2.เกณฑ์ความคลาดเคลื่อน L ± 4.0
3.ชั้นคุณภาพ 13.5
