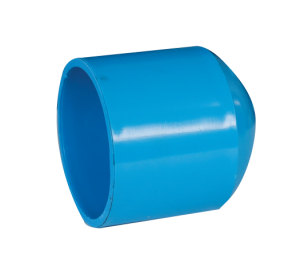

ฝาครอบ
(TS Cap)
มอก.1131-2535
ขนาด 18 ถึง 55 มิล
ขนาด 65 ถึง 100 มิล
| ขนาด | d1 | dr | ℓ | t | L | |
| มม. | นิ้ว | มม. | มม. | มม. | มม. | มม. |
| 18 | 1/2" | 22.40±0.20 | 21.40 | 30.00 | 2.88 | 33.00 |
| 20 | 3/4" | 26.45±0.20 | 25.27 | 35.00 | 2.90 | 38.00 |
| 25 | 1" | 34.55±0.25 | 32.99 | 41.00 | 3.40 | 44.00 |
| 35 | 11/4" | 42.60±0.25 | 40.71 | 46.00 | 3.60 | 50.00 |
| 40 | 11/2" | 48.70±0.30 | 46.52 | 55.00 | 4.06 | 59.50 |
| 55 | 2" | 60.80±0.30 | 58.12 | 63.00 | 5.00 | 68.00 |
| 65 | 21/2" | 76.60±0.30 | 73.62 | 63.00 | 6.31 | 90.00 |
| 80 | 3" | 89.60±0.30 | 86.18 | 64.00 | 7.50 | 105.00 |
| 100 | 4" | 114.70±0.30 | 110.44 | 84.00 | 9.50 | 138.00 |
| 125 | 5" | 140.85±0.35 | 135.54 | 104.00 | 11.68 | 172.00 |
| 150* | 6" | 166.00±0.40 | 159.81 | 132.00 | 12.50 | 205.00 |
หมายเหตุ
1. เกณฑ์ความคลาดเคลื่อน + 4.0 และ – 0.5
2.เกณฑ์ความคลาดเคลื่อน L + 5.0 และ – 0.0
3.ชั้นคุณภาพ 13.5
1. เกณฑ์ความคลาดเคลื่อน + 4.0 และ – 0.5
2.เกณฑ์ความคลาดเคลื่อน L + 5.0 และ – 0.0
3.ชั้นคุณภาพ 13.5
