ท่อกรองพีวีซีแข็ง ชนิดเซาะร่อง
แบบปลายบาน
(Slotted uPVC Screen Pipe)
- ท่อกรองพีวีซีแข็ง ชนิดเซาะร่องตรง แบบปลายบานชนิดต่อด้วยน้ำยา

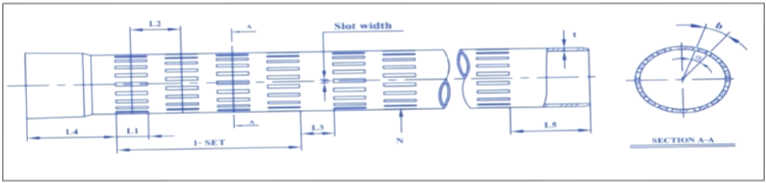

| ชื่อขนาด | L1 | L2 | L3 | L4 | L5 | ร่องเซาะกว้าง | |
| มม. | นิ้ว | มม. | มม. | มม. | มม. | มม. | มม. |
| 18 | 1/2" | 80±10 | 120±10 | 80±10 | 215 | 220 | 2.4±0.5 |
| 20 | 3/4" | 80±10 | 120±10 | 80±10 | 215 | 220 | 2.4±0.5 |
| 25 | 1" | 80±10 | 120±10 | 80±10 | 210 | 220 | 2.4±0.5 |
| 35 | 11/4" | 80±10 | 120±10 | 80±10 | 210 | 220 | 2.4±0.5 |
| 40 | 11/2" | 80±10 | 120±10 | 80±10 | 205 | 220 | 2.4±0.5 |
| 55 | 2" | 80±10 | 120±10 | 80±10 | 200 | 220 | 2.4±0.5 |
| 65 | 21/2" | 120±10 | 205±10 | 75±10 | 295 | 320 | 2.4±0.5 |
| 80 | 3" | 120±10 | 205±10 | 90±10 | 395 | 335 | 2.4±0.5 |
| 100 | 4" | 140±10 | 205±10 | 55±10 | 489 | 470 | 2.4±0.5 |
| 125 | 5" | 140±10 | 205±10 | 65±10 | 497 | 466 | 2.4±0.5 |
| 150 | 6" | 140±10 | 205±10 | 65±10 | 577 | 589 | 2.4±0.5 |
| 200 | 8" | 150±10 | 205±10 | 55±10 | 593 | 567 | 2.4±0.5 |
| 250 | 10" | 150±10 | 205±10 | 55±10 | 617 | 542 | 2.4±0.5 |
| 300 | 12" | 150±10 | 205±10 | 55±10 | 809 | 764 | 2.4±0.5 |
หมายเหตุ
1. ความยาวท่อเซาะร่องแบบปลายบานเท่ากับความยาวมาตรฐานของท่อแบบปลายบานชนิดต่อด้วยน้ำยา
2. ค่าของ t ขึ้นอยู่กับขนาด และชั้นคุณภาพของท่อที่นำมาเซาะร่อง
3. ค่าความคลาดเคลื่อนของตำแหน่ง L4,L5 มีค่า ± 10%
